Direct Cut (切削レンズ)
-Direct cut(ダイレクトカット)技術による切削レンズ-
弊社 独自の加工技術で設計図を元に各種材料から直接削り出し、熟練のオペレーターが一つ一つ丹念に仕上げる製造方法です。 精度は極めて高く、量産品を凌ぐほどの製品加工が可能です。また、納期が従来の金型製造、射出成形の方法に比べてきわめて短いので量産前の試作品の性能確認や試験目的などの用途に最適です。製造可能品目は球面・非球面レンズ、シリンドリカルレンズ、フレネルレンズを始めほとんどのプラスチック成形製品と同等の複雑な形状が可能です。一つ一つを丹念に仕上げますので、基本的に単品製作となります。納期や数量などについては弊社までお問合せください。

弊社Direct cut(切削レンズ)リーフレット[PDF](PDF:361KB)

〔使用材料について〕
ダイレクトカット加工の性質上、ワーク(材料)のブロック材が必要となります。新素材や開発段階の材料につきましてはブロック材が材料メーカーさまに無く、ペレット材(インジェクション成形用材料)の販売のみの場合がございます。この場合、お客様より何らかの方法によりブロック材として材料を支給していただくか、弊社 にてペレット材から射出成形(弊社 所有の金型)にてブロック材を成形し、ダイレクトカットにて製品化を行います。
ー 加工実例 ー
【回転軸対象レンズ】

タイプ:メニスカスレンズ
レンズ形状:非球面/非球面
レンズ外径:φ7.0mm
中心厚:1.0mm
材料:OKP4
【回転軸対象レンズ】

タイプ:平凸レンズ
レンズ形状:∞/非球面
レンズ外径:φ8.0mm
中心厚:7.0mm
材料:アクリル(PMMA)
【回転軸対象レンズ】

タイプ:両凸レンズ
レンズ形状:非球面/非球面
レンズ外径:φ18.0mm
中心厚:5.0mm
材料:ZEONEX E48R
【回転軸対象レンズ】

タイプ:メニスカスレンズ
レンズ形状:非球面/非球面
レンズ外径:φ15.0mm
中心厚:3.0mm
材料:OKP-1
【回転軸対象レンズ】

タイプ:凹面レンズ
レンズ形状:非球面
レンズ外径:φ12.0mm
中心厚:--mm
後部M3.0ねじ切り加工
材料:アクリル(PMMA)
【回転軸対象レンズ】

タイプ:平凹レンズ
レンズ形状:∞/非球面
レンズ外径:φ30.0mm
中心厚:2.2mm
材料:EP5000

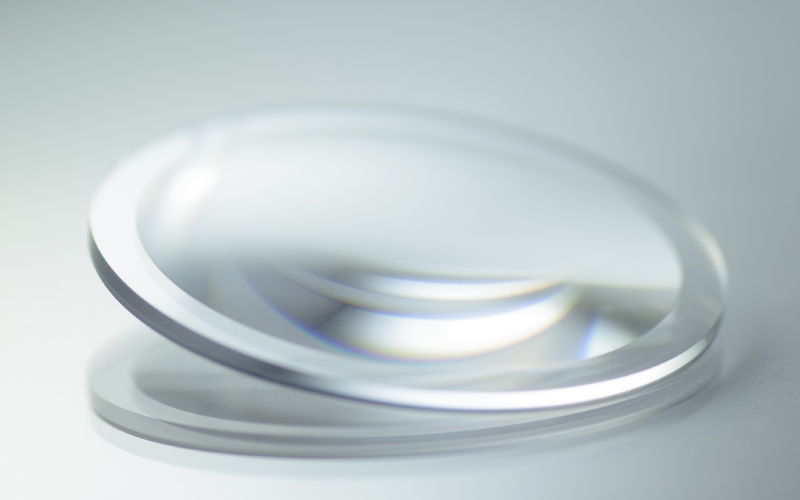

【回転軸対象レンズ】

タイプ:両凸レンズ
レンズ形状:R50.0mm/R50.0mm
レンズ外径:φ30.0mm
中心厚:10.0mm
材料:ポリカーボネート(PC)
【回転軸対象レンズ】

タイプ:メニスカスレンズ
レンズ形状:R60.0mm/R80.0mm
レンズ外径:φ28.0mm
中心厚:2.0mm
材料:EP5000
【回転軸対象レンズ】

タイプ:平凸レンズ
レンズ形状:∞/R82.0mm
レンズ外径:φ36.0mm
中心厚:4.0mm
材料:アペル(APEL)
【回転軸対象レンズ】

タイプ:メニスカスレンズ
レンズ形状:非球面/非球面
レンズ外径:φ25.0mm
中心厚:1.8mm
材料:Optimas
【回転軸対象レンズ】

タイプ:平凸レンズ
レンズ形状:∞/R10.0mm
レンズ外径:φ16.0mm
中心厚:8.0mm
材料:ULTEM1000
【シリンドリカルレンズ】

タイプ:平凸シリンドリカルレンズ
レンズ形状:∞/R7.3mm
レンズ外形:11.0×70.0mm
中心厚:9.5mm
材料:アクリル(PMMA)
【シリンドリカルレンズ】

タイプ:両凸クロスシリンドリカルレンズ
レンズ形状:非球面/非球面
レンズ外形:3.0×3.0mm
中心厚:3.0mm
材料:アクリル(PMMA)
【シリンドリカルレンズ】

タイプ:平凸シリンドリカルレンズ
レンズ形状:∞/非球面
レンズ外形:32.0×60.0mm
中心厚:3.7mm
材料:アクリル(PMMA)
【シリンドリカルレンズ】

タイプ:平凹シリンドリカルレンズ
レンズ形状:∞/非球面
レンズ外形:4.5×25.0mm(2連)
中心厚:3.0mm
材料:アクリル(PMMA)
【プリズム】

タイプ:プリズムレンズ
レンズ形状:∞/30.0度
レンズ外形:100.0×7.0×1.0mm
中心厚:--mm
材料:アクリル(PMMA)
【回転軸対象レンズ】

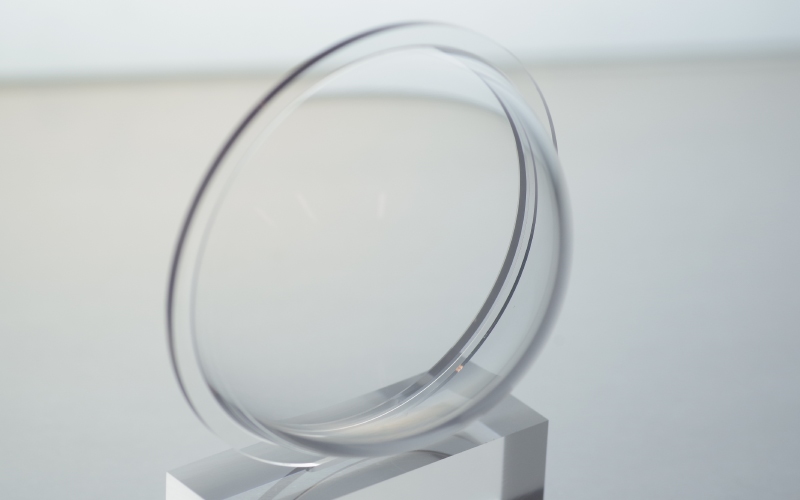

タイプ:薄厚ドームレンズ
レンズ形状:R15.0mm/R16.0mm
レンズ外径:φ31.6mm
厚み:1.0mm(均等厚)
材料:アクリル(PMMA)
【レンズアレイ】

タイプ:凹レンズアレイ
レンズ形状:自由曲面
レンズピッチ:1.0×1.0mm
外形:10.0×10.0mm
深さ:0.1mm
材料:アクリル(PMMA)
【レンチキュラー】

タイプ:平凸レンチキュラー
レンズ形状:∞/R2.1mm
レンズピッチ:1.0mm(42連)
外形:30.0×42.0mm
深さ:0.06mm
材料:アクリル(PMMA)
【レンチキュラー】

タイプ:平凹レンチキュラー
レンズ形状:∞/R1.0mm
レンズピッチ:1.5mm(31連)
外形:50.0×46.5mm
深さ:0.33mm
材料:アクリル(PMMA)
【フレネルレンズ】

タイプ:平凹フレネルレンズ
レンズ形状:∞/非球面
フレネルピッチ:0.3mm
外径:φ100.0mm
深さ:0.17mm
材料:アクリル(PMMA)
